Упругая муфта FN16 с кулачками ( из двух частей)
FN16 с кулачками ( из двух частей)
цена по запросу
Обозначение: FN16 с кулачками ( из двух частей)
| Типоразмер | 16 |
| Тип | FNW |
| D1 мин., мм | - |
| D1 макс., мм | 220 |
| d1, мм | 375 |
| l, мм | 566 |
| l1, мм | 280 |
| D2 мин., мм | - |
| D2 макс., мм | 220 |
| d2, мм | 375 |
| l2, мм | 280 |
| da, мм | 710 |
| s, мм | 6 |
| l3, мм | 130 |
| l4, мм | 93 |
| Масса часть 1, кг | 560.50 |
| Макс. частота вращения, об/мин. | 900 |
| Смещение осей вала угловое, град. | 0.3 |
| Смещение осей вала радиальное, мм | 1.2 |
| Смещение осей вала осевое, мм | 6 |
| Номинальный крутящий момент, Нм | 20000 |
Область применения
Упругая муфта Hadeflex - это кулачковая муфта с упругим элементом, предназначенная для гибкого соединения валов. Упругие элементы хорошо работают в условиях повышенного загрязнения, воздействия масел, озона и при температуре от -20°C до +80°C. Благодаря своей гибкости они хорошо компенсируют вибрацию и шум. Упругие муфты Hadeflex могут широко применяться в машиностроении, везде, где нужно обеспечить надёжное соединение вала между двигателем и приводом.
Примечание

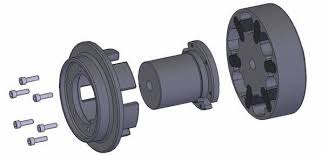

Муфта в сборе состоит из полумуфты с кулачками (состоит из двух частей), полумуфты со впадинами и комплекта эластичных элементов. Материал - серый чугун.
Коды для заказа
Для данной муфты можно заказать следующие комплектующие: FN16 со впадинами, P110x80x40.
